Grande nouvelle! depuis quelques jours l'assortiment complet de boîtiers pour les modules Yoctopuce est disponible sur la boutique en ligne. C'est l'occasion d'un petit récapitulatif à propos des principales caractéristiques de ces boîtiers afin de vous permettre de vous y retrouver parmi les innombrable variantes

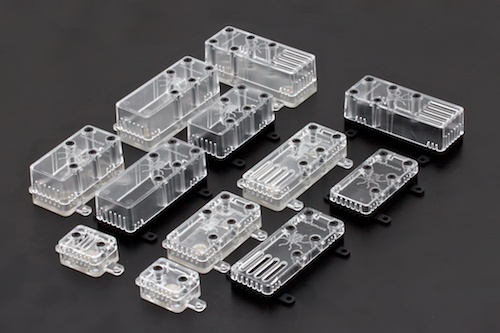

La photo de famille
La photo de famille



Tous les boîtiers sont formés d'une base et d'un couvercle, tenus ensemble par des vis et des écrous prisonniers dans la base. Les vis sont du modèle à empreinte hexagonale, taille M2.5, la clef nécessaire pour les visser est bien entendu fournie.

Les boîtiers ne sont pas clipsés: ils sont fermés avec des vis
Les boîtiers ne sont pas clipsés: ils sont fermés avec des vis



Les couvercles correspondant aux bases existent en deux hauteurs: haut et bas. En règles générale tous les modules qui ont un connecteur nécessitent un couvercle haut, les autres se contentent d'un couvercle bas.

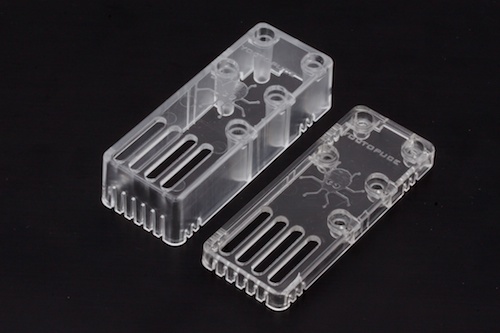

Les couvercles existent en deux hauteurs
Les couvercles existent en deux hauteurs




Tous les couvercles sont transparents, certains couvercles ont des ouïes supplémentaires pour permettre selon les cas soit une interaction avec l'extérieur (Yocto-Meteo), soit une meilleure évacuation de la chaleur (Yocto-Amp).

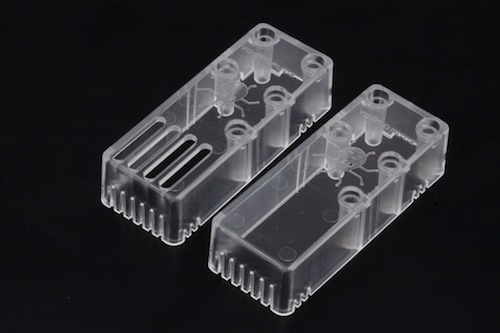

Certain couvercles ont des ouies, d'autres pas
Certain couvercles ont des ouies, d'autres pas



Par défaut les couvercles ont le logo Yoctopuce gravé sur les dessus, mais à partir d'une dizaine d'exemplaires commandés simultanément nous pouvons remplacer gratuitement ce logo par celui de votre choix. Contactez-nous pour plus de détails.

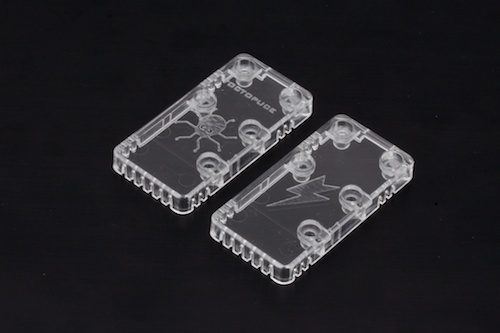

Le logo du couvercle peut être customisé
Le logo du couvercle peut être customisé



Les bases existent en trois longueurs: long, court et très court, ce qui, combiné avec les couvercles permet une combinaison de cinq tailles de boîtier. Cinq seulement parce qu'il n'existe pas de couvercle très court et haut

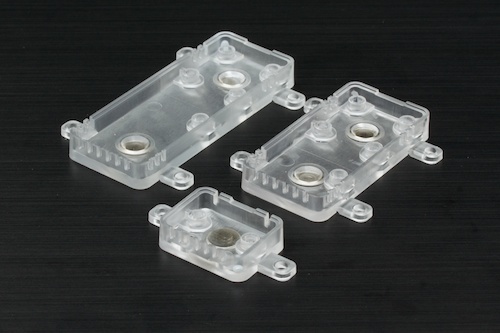

Les bases existent en trois longueurs
Les bases existent en trois longueurs



Les bases existent en deux couleurs, noir et translucide. Elles ont des pattes de fixation qui peuvent au besoin facilement être supprimées.

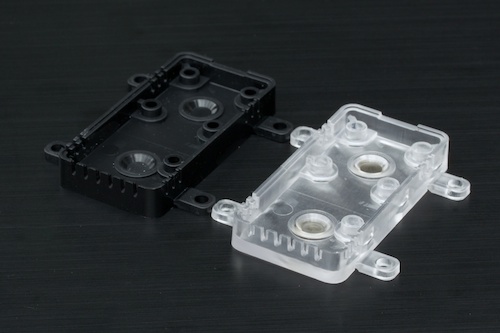

Les bases peuvent être blanches ou noires
Les bases peuvent être blanches ou noires

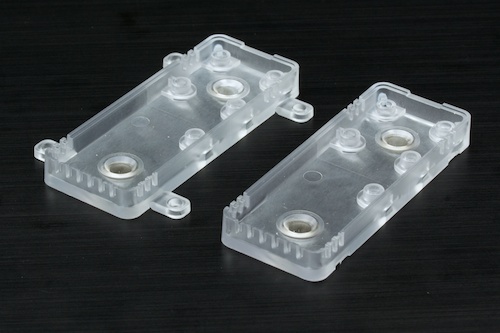

Les pattes de fixation peuvent être facilement supprimées
Les pattes de fixation peuvent être facilement supprimées



Les bases ont aussi des aimants qui vous permettront de les faire tenir sur des surface ferro-magnétiques. Malheureusement ces aimants utilisent une technologie brevetée qui nous interdit de les exporter au Etats-Unis, Canada, et Japon. Le boitiers exportés vers ces pays n'ont donc pas d'aimants.

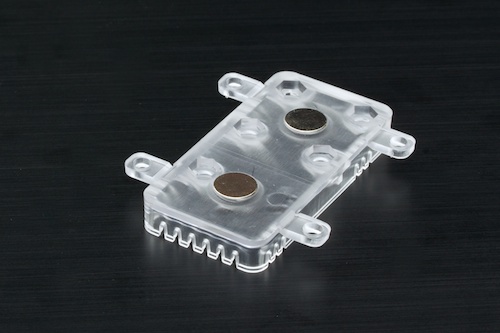

Les bases sont munies d'aimants
Les bases sont munies d'aimants



Un adhésif est aussi fourni pour vous permettre de le fixer en vitesse sur n'importe quelle surface à peu près lisse.

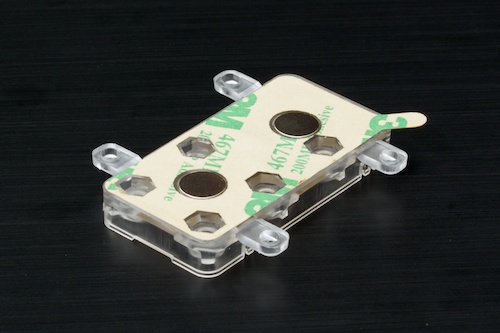

Les bases peuvent être rendues autocollantes
Les bases peuvent être rendues autocollantes



On a même pensé aux modules avec senseur détachables: les mini boîtiers vous permettront de déporter les senseurs où bon vous semble sans trop vous casser la tête. Attention, les connecteurs Picoflex ne tiennent pas dans les boîtier à senseur, il vous faudra sortir le fer à souder.

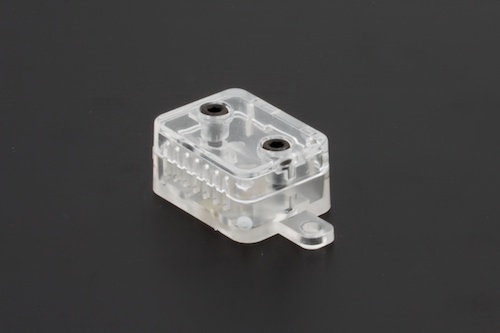

Les senseurs détachables ont aussi leur boitier
Les senseurs détachables ont aussi leur boitier



Sur notre shop online, chaque module a le boîtier recommandé listé dans la section accessoires. Il existe cependant des exceptions: il n'y a pas de boîtier qui permette de contenir en entier un Yocto-PowerColor, ou un Yocto-Color. Par contre si vous séparez ces modules, la partie USB tient dans un boîtier court, et les leds du Yocto-Color tiennent dans un boîtier à senseur.

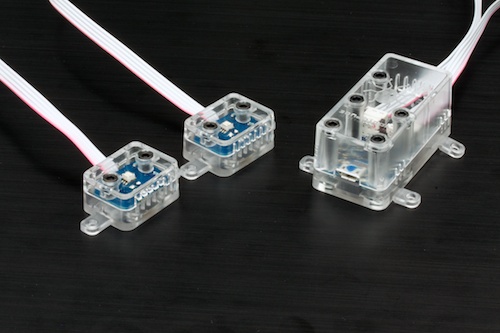

Le Yocto-Color ne tient pas dans un boîtier mais vous pouvez le séparer
Le Yocto-Color ne tient pas dans un boîtier mais vous pouvez le séparer



Pour l'instant il n'y a pas de boîtier disponible pour les modules double largeur tels que les Yocto-MaxiRelay ou encore les futurs YoctoHub-Ethernet. Mais on y travaille...
