Yoctopuce vend des boîtiers dédiés pour les modules simple et double largeur. Mais vous n'êtes absolument pas obligé de les utiliser. Cette semaine, on se propose de partager avec vous quelques astuces de montage qu'on utilise en interne pour construire rapidement des ensembles de modules plus faciles à manipuler qu'une minuscule carte électronique qui se promène au bout d'un câble USB.
Les ingrédients
Beaucoup de nos bricolages temporaires sont basés sur quatre ingrédients principaux: entretoises, vis sans têtes, pieds aimantés et douilles filetées..
Les entretoises
Vous l'avez peut-être remarqué, Yoctopuce aime bien les entretoises métalliques. L'industrie électronique utilise généralement des entretoises hexagonales mais nous, on préfère les versions rondes. En l'occurrence, les modèles R30-500xx02 de Harwin. En plus d'être élégantes, ces entretoises sont plus fines que les modèles hexagonaux. Elles ont un filetage interne au pas M3 sur toute leur longueur. Etant usinées et rondes, elles peuvent aussi servir de petits rails ou d'axes. Elles existent en différentes longueurs et sont distribuées tant par Mouser que Digikey
Quelques entretoises Harwin à côté d'une entretoise classique
A propos d'entretoises, métal ou plastique ?
Vous avez peut-être remarqué que les boîtiers double largeur sont vendus avec des entretoises et des vis métalliques ou plastiques suivant le modèle. Il s'agit d'une mesure de sécurité: les entretoises en plastique sont utilisées dans les boîtiers destinés aux modules qui peuvent être raccordés à des tensions dangereuses: le Yocto-Watt et le Yocto-MaxiPowerRelay. En plus d'être isolantes, elles sont moulées dans une matière plastique appelée PEEK qui résiste à la chaleur.
Les vis sans têtes
On utilise aussi des vis M3 sans tête. Elles permettent de fabriquer des entretoises de longueur arbitraire en combinant des entretoises de longueur différente, mais elles permettent aussi de prendre en sandwich une plaque entre deux entretoises. Le fait que les entretoises Harwin soient creuses sur toute leur longueur permet d'y insérer un tournevis et ainsi empêcher la vis sans tête de bouger pendant qu'on assemble les entretoises. On a acheté les nôtres auprès d'un distributeur suisse.
Des vis M3 sans tête, qui se vissent dans les entretoises
Les pieds aimantés
Dans un environnement résidentiel, il n'y a pas beaucoup de surfaces métalliques à part le frigo et les machines à laver. Par contre dans un environnement industriel, ce n'est pas ce qui manque: machines, étagères, armoires, etc... Et il est bien pratique de pouvoir fixer par aimantation des modules directement à l'endroit où l'on en a besoin. Les boîtiers des modules simple largeur ont déjà des aimants, mais pas les double largeur. D'où l'intérêt de pieds magnétiques. On en trouve de différentes tailles et forme, y compris des versions avec filetage interne ou externe.

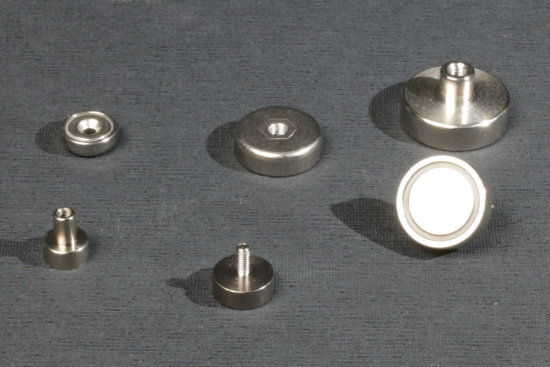

Quelques modèles de pieds aimantés
On achète les nôtres auprès d'un revendeur local, mais vous pouvez probablement les trouver ailleurs. Attention, ne soyez pas trop ambitieux: vous aurez du mal à décoller les plus gros de la surface métallique sur laquelle vous les aurez posés, peut-être par inadvertance..
Douilles filetées
Les douilles filetées sont de petits anneaux de laiton avec un filetage interne. Elles sont destinées à être posées à chaud dans du plastique avec un fer à souder: vous préparez un trou légèrement plus petit que le diamètre de la douille et vous poussez cette dernière dans le trou avec un fer à souder. Cela vous permet d'obtenir des filetages solides dans des objets en plastique. On a trouvé les nôtres chez un revendeur suisse.
Douilles filetées M2.5
Applications
Entretoises + vis sans tête + plaques sur mesure
Lorsque qu'on a besoin de protéger un module double-largeur tout en gardant ses boutons facilement accessibles, on le monte entre deux plaques de verre acrylique à l'aide d'entretoises et des vis sans tête. S'il n'y a pas trop de poussière ça suffit largement: on a un YoctoHub-Ethernet installé dans un tel boîtier en 2013 qui marche encore aujourd'hui.
Boîtier bon marché
FixPlates + entretoises + vis sans tête + pieds magnétiques
Vous pouvez fabriquer quelque chose de similaire avec des FixPlates et en prime ajouter des pieds magnétiques. Chez Yoctopuce, tous les modules qui servent aux tests de l'API sont montés de manière similaire et rangés bien alignés sur un rail métallique où chacun peut venir prendre celui dont il a besoin pour faire ses tests.
Boîtier magnétique bon marché à base de FixPlate
Boîtiers double largeur + pieds magnétiques
Contrairement à la version simple largeur, les boîtiers pour les modules double largeur n'ont pas d'aimants intégrés. Qu'à cela ne tienne, vous pouvez facilement en rajouter.
Des aimants sur les boîtiers double largeur ? facile !
Fixation low-profile
Si la place est comptée, vous pouvez utiliser des douilles filetées pour fixer vos modules directement sur une plaque de plastique. Attention si le module a des composants traversants qui dépassent sous le PCB, comme les pattes des connecteurs, vous devez leur ménager une ouverture dans la plaque.
Comment gagner 7mm
Conclusion
Peut-être que ces quelques astuces vous serviront d'inspiration la prochaine fois que vous aurez à faire un petit bricolage basés sur nos modules. On a acheté la plupart du petit matériel présenté dans cet article auprès de revendeurs suisses, mais vous pourrez probablement les trouver ailleurs, quitte à les acheter sur Amazon ou Alibaba.
