Nouveau produit: Le Yocto-Watt

Nouveau produit: Le Yocto-Watt

Par , dans Nouveautés, le .

On sait que nombre d'entre vous l'attendent avec impatience. Le Yocto-Watt est désormais disponible! Ce nouveau module va vous permettre de faire par USB des mesures de consommation électrique, tant en courant continu qu'en courant alternatif.


Le Yocto-Watt se présente sous la forme d'un module double largeur. Il est muni d'un côté de la traditionnelle prise USB des modules Yoctopuce, et l'autre deux gros connecteurs pour du câble de grosse section. Avec ce nouveau module, vous allez pouvoir mesurer la tension aux bornes d'un appareil électrique, vous allez aussi pouvoir mesurer le courant qui le traverse et, bien entendu, vous allez pouvoir mesurer sa consommation électrique.

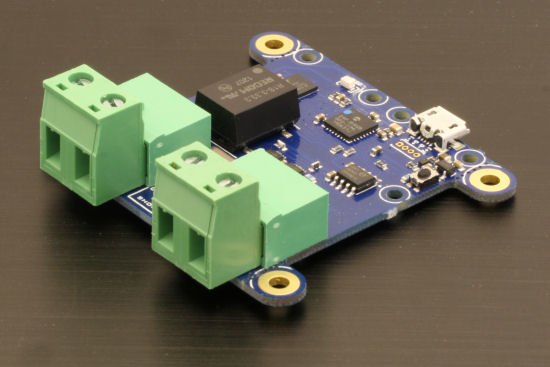

Le dernier-né des capteurs Yoctopuce: le Yocto-Watt
Le dernier-né des capteurs Yoctopuce: le Yocto-Watt


Le Yocto-Watt est un module isolé, ce qui signifie que la partie USB, reliée a votre PC, est électriquement isolée de la partie mesure. Vous pourrez ainsi mesurer la consommation d'appareils fonctionnant sur le secteur sans risque de griller votre ordinateur.

A propos de courant du secteur, le Yocto-Watt fonctionne tout aussi bien avec du courant continu qu'avec du courant alternatif. La nuance a son importance: lorsque qu'ils sont soumis à une tension alternative, les appareils contenant des bobinages, tels que des transformateurs ou des moteurs, induisent un décalage courant/tension. Ces appareils sont qualifiés de charge inductive. Calculer la consommation de tels appareils devient alors un peu plus compliqué qu'une simple multiplication tension * courant. Il se trouve que non seulement le Yocto-Watt calcule la consommation de la manière correcte, mais il peut aussi vous donner la valeur du décalage courant/tension observé, appelée Cos φ ou encore facteur de charge. Une charge purement résistive a un Cos φ de 1.0, une charge inductive a un Cos φ inférieur à 1.

Le Yocto-Watt peut aussi calculer la consommation d'un appareil sur la durée. En effet, il dispose en interne d'un compteur de Watts/heure et d'un chronomètre qui sont synchronisés. Ce qui signifie qu'à tout moment vous pouvez savoir quelle quantité d'énergie a été absorbée en combien de temps.

Bien sûr, comme la plupart des capteurs Yoctopuce, le Yocto-Watt dispose d'un datalogger qui permet stocker les valeurs mesurées, pour une consultation ultérieure. Bref, le Yocto-Watt vous sera probablement d'une grande aide si souhaitez optimiser votre consommation électrique, ou si vous êtes simplement curieux de savoir qui consomme quoi et quand dans votre maison.

Peut-être vous demandez-vous néanmoins si la seule différence entre un Yocto-Watt à 73 EUR et un wattmètre disponible à 25 EUR dans un supermarché est l'interface USB ? Nous vous avons préparé une comparaison de quelques appareils pour répondre à cette question. Le Wattmètre de Lutron a été notre référence pour valider le fonctionnement du Yocto-Watt avec les courants forts. Nous avons ensuite inclus dans la comparaison des petits wattmètres disponibles dans le grand commerce et le Yocto-Watt. Voici pour commencer les spécifications:

Modèle DW-6090A EMU 1.24 MP-A 084SW1 Yocto-Watt
Vendeur Lutron EMU Elektronik AGMigros Yoctopuce
Plage de tension AC 0.1 - 600 V~176 - 256 V~ 230 V~ 0.1 - 250 V~
Plage de courant AC 0.01 - 10 A~0.01 - 10 A~ 0.01 - 10 A~0.003 - 16 A~
Plage de puissance AC0.1 - 2560 W0.3 - 2560 W 1 - 2300 W 0.15 - 4000 W
Plage de tension DC 0.1 - 600 V~n/a n/a 0.01 - 250 V
Plage de courant DC 0.01 - 10 A~n/a n/a 0.002 - 16 A
Plage de puissance DC0.1 - 2560 Wn/a n/a 0.001 - 4000 W
Interface RS-232,écranécran écran USB,API
Prix 300 EUR 275 EUR 25 EUR 73 EUR


L'avantage certain des appareils grand public est d'avoir un boîtier sécurisé en plastique moulé, avec un écran intégré. Mais, en contrepartie, pas d'interface USB ni d'API de programmation. Et surtout, quelques limitations fonctionnelles, comme nous allons le voir ci-dessous.

Test simple

Pour commencer, nous prenons un simple projecteur halogène 400W.
Modèle DW-6090A EMU 1.24 MP-A 084SW1 Yocto-Watt
Vendeur Lutron EMU Elektronik AGMigros Yoctopuce
Puissance mesurée 406 W 402 - 406 W 404 - 405 W 405 - 406 W
Tension mesurée 231 V~ 228 - 229 V 228 - 229 V~225 - 232 V~
Courant mesuré 1.76 A 1.76 A 1.76 A 1.78 A
Facteur de puissance 1.00 n/a 1.00 0.99 - 1.00

Pas de différence majeure, toutes les mesures concordent. Notons au passage que les mesures du Yocto-Watt sont moins moyennées que dans les autres produits, donc plus réactives, mais en contrepartie elles sont un peu moins stables sur le courant alternatif.

2e test: charge inductive

Nous mesurons maintenant une alimentation stabilisée, sans consommateur.
Modèle DW-6090A EMU 1.24 MP-A 084SW1 Yocto-Watt
Vendeur Lutron EMU Elektronik AGMigros Yoctopuce
Puissance mesurée 15.6 W 15 - 15.4 W 17 W 16 - 16.2 W
Tension mesurée 234 V 228 - 229 V 228 - 229 V230 - 234 V
Courant mesuré 0.083 A 0.09 A 0.10 A 0.083 A
Facteur de puissance 0.80 n/a 0.76 0.83 - 0.85

A nouveau, les valeurs concordent raisonnablement. Le Wattmètre le moins cher semble surestimer un peu la consommation, mais cela reste raisonnable.

3e test: faible charge

Voyons ce qui se passe si l'on branche un consommateur de 0.8W seulement (par exemple un appareil en veille, ou dans notre cas un petit périphérique 5V branché à un chargeur de téléphone portable):
Modèle DW-6090A EMU 1.24 MP-A 084SW1 Yocto-Watt
Vendeur Lutron EMU Elektronik AGMigros Yoctopuce
Puissance mesurée 0.7 - 0.8 W0.7 W 0 W 0.75 - 0.83 W
Tension mesurée 234 V 232 - 233 V 232 - 233 V230 - 234 V
Courant mesuré 0.010 A~ 0.01 A 0 A 0.005 - 0.006 A
Facteur de puissance 0.33 n/a n/a 0.83 - 0.85

Le wattmètre bon marché ne voit simplement pas la charge. Donc inutile de compter l'utiliser pour optimiser votre consommation d'énergie en coupant les appareils en veille. Si l'appareil consomme moins de 0.4W, même notre wattmètre EMU ne le voit pas, alors qu'il a une consommation bien réelle. Seul le gros wattmètre de Lutron et le Yocto-Watt le détectent correctement.

Nous vous dispensons des comparaisons de mesures en continu, puisque seuls le wattmètre de Lutron et le Yocto-Watt en sont capables. Retenez simplement qu'en courant continu les mesures sont dans tous les cas parfaitement stables, et que le Yocto-Watt est le seul de ces produits qui permette de mesurer une consommation en puissance aussi faible que 1mW.

Pour conclure

Sans prétendre être un appareil grand public, le Yocto-Watt offre des possibilités de mesure avec une précision raisonnable sur une plage très étendue, jusque là disponibles seulement avec des appareils beaucoup plus sophistiqués et beaucoup plus chers. Et cela bien sûr avec une connexion USB sans driver, une API de programmation pour les langages les plus répandus et un enregistreur de données intégré...
