Nouveau! Le Yocto-MaxiThermistor

Nouveau! Le Yocto-MaxiThermistor

Cette semaine, on vous présente le petit dernier de la gamme des capteurs de température Yoctopuce: Le Yocto-MaxiThermistor. Un produit idéal si vous avez besoin de mesurer la température en plusieurs endroits.





Le Yocto-MaxiThermistor

Le Yocto-MaxiThermistor est un module double largeur avec six entrées sur lequel vous pourrez connecter les thermistors de votre choix.

le Yocto-MaxiThermistor
le Yocto-MaxiThermistor



Les thermistors sont des résistances dont la résistivité change de manière significative en fonction de la température. Il existe deux grandes familles de thermistors: les NTC et les PTC, le Yocto-MaxiThermistor peut gérer les deux. Chaque modèle de thermistor a des caractéristiques qui lui sont propres, généralement décrites dans ses spécifications techniques. Ces caractéristiques peuvent être présentés sous la d'une table température/résistance ou d'un coefficient β et d'une valeur de référence. Le Yocto-MaxiThermistor gère les deux modèles.

Le Yocto-MaxiThermistor est un module isolé: la partie mesure est électriquement isolée de la partie mesure: ainsi vous pourrez mesurer la température d'objets même s'ils sont à un potentiel électrique différent de celui de l'ordinateur de contrôle.

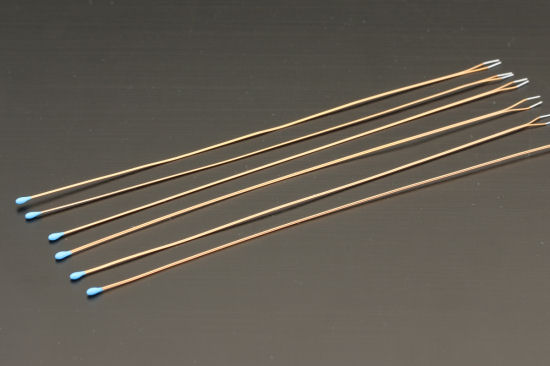

Afin que vous puissiez le tester facilement, Yocto-MaxiThermistor est livré avec six minucules thermistors Murata NTC NXFT15XH103. Vous trouverez leur caractéristiques dans la documentation du Yocto-MaxiThermistor. Notez que ces thermistors sont montés sur des fils de 10cm. Vous aurez probablement à les rallonger.

le Yocto-MaxiThermistor est fourni avec 6 thermistor de type NTC
le Yocto-MaxiThermistor est fourni avec 6 thermistor de type NTC


Variante: Yocto-Thermistor-C

Le Yocto-Thermistor-C est une variante du Yocto-MaxiThermistor. Les deux modules sont strictement identiques à l'exception du connecteur. Alors que le Yocto-MaxiThermistor propose 6 paires de contacts pour brancher les 6 thermistors, le Yocto-Thermistor-C propose 6 contacts uniques et un contact commun, ce qui permet d'utiliser des câbles de plus grosse section.

le Yocto-Thermistor-C, notez la différence de connecteur
le Yocto-Thermistor-C, notez la différence de connecteur


Précision

Les thermistors sont loin d'être une technologie aussi précise que les PT100, en particulier parce que pour un même modèle, chaque thermistor est légèrement différent et que la longueur du fil de connexion peut avoir une légère influence. Si vous utilisez un thermistor sans calibration, en faisant entièrement confiance aux paramètres fournis dans les spécifications, la précision dépendra grandement dumodèle de thermistor, mais même avec un bon thermistor il ne faut pas espérer une précision absolue meilleure que 0.5 degré, 1%. Par contre si vous calibrez soigneusement chacune des entrées pour l'adapter spécifiquement au thermistor qui lui est connecté, vous pouvez espérer une précision de 0.1 degré.

Conclusion

Le Yocto-MaxiThermistor vous permettra de mesurer facilement la température en six points différents et en termes de coût par point de mesure c'est clairement le meilleur marché de la gamme Yoctopuce, tout ça dans un module de 5 centimètres par 6.
