Vous avez peut-être remarqué que nous avons tout récemment remplacé sur notre shop le Yocto-Maxi-IO par le Yocto-Maxi-IO-V2, qui lui ressemble comme deux gouttes d'eau. Une variante plus compacte du module est aussi apparue: le Yocto-IO. Voyons donc ce qui change avec la version 2, et ce dont est capable la version miniature.



Pourquoi un Yocto-Maxi-IO-V2 ?


Le but du Yocto-Maxi-IO est de communiquer par des signaux électriques binaires, non seulement en niveaux logiques 3V ou 5V mais aussi avec des tensions supérieures comme 12V. Cela permet d'interfacer des appareils industriels ou des tableaux de commandes. Les entrées/sorties sont électriquement isolées du bus USB de commande, pour éviter les problèmes de courant de terre et de différences de phase. Chacune des 8 lignes peut être configurée comme entrée ou comme sortie, ce qui en fait un outil très flexible.

Le premier Yocto-Maxi-IO avait deux limitations: la tension de travail maximale était limitée à 12V, ce qui ne permettait pas d'interfacer directement les systèmes en 24V. Le courant maximal en sortie était lui aussi limité à 50mA en tout, ce qui permettait d'interfacer des entrées digitales, mais pas de piloter des systèmes à base de relais électromécaniques. Par ailleurs, le circuit d'interface n'était pas protégé contre les surtensions, ce qui a causé quelques retours pour réparation, sur près de 1% des modules vendus.

Nous avons donc procédé à un sondage auprès de nos clients afin de déterminer les caractéristiques idéales souhaitées. Le Yocto-Maxi-IO-V2 est le produit de cette évolution.

Ce qui change et ce qui ne change pas


La nouvelle version est physiquement et fonctionnellement identique à l'ancienne, mais avec une meilleure interface électrique.

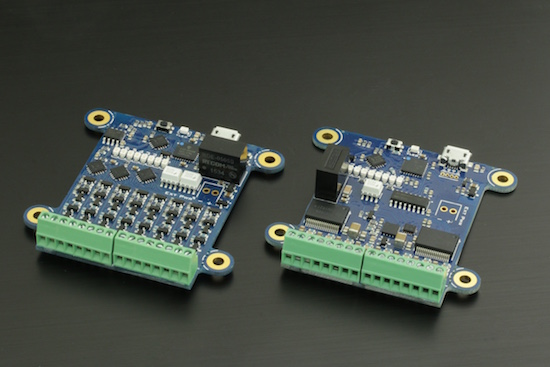

Le Yocto-Maxi-IO et le Yocto-Maxi-IO-V2
Le Yocto-Maxi-IO et le Yocto-Maxi-IO-V2


Le nouveau circuit d'entrée/sortie de Yocto-Maxi-IO-V2 est basé sur un chip robuste, protégé contre les court-circuits et les surtensions, et pouvant travailler jusqu'à 28V. Il est maintenant capable de piloter jusqu'à 250mA par canal, avec une impédance beaucoup plus faible que la première version. Ceci permet donc de piloter directement des petits relais électromécaniques.

Comme son prédécesseur, le Yocto-Maxi-IO-V2 peut travailler en logique 3V ou 5V sans alimentation externe, c'est-à-dire en prélevant l'énergie sur le bus USB, tout en préservant l'isolation. Dans ce scénario, il est même possible avec la nouvelle version de prélever un peu de courant pour alimenter un petit circuit digital externe si nécessaire, directement sur le bornier de tension externe.

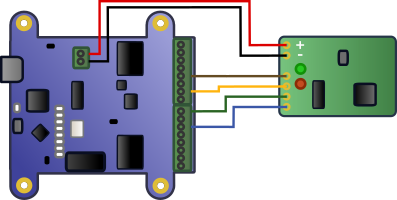

Le Yocto-Maxi-IO-V2 peut même alimenter un petit circuit externe en 3.3V ou 5V. Attention à ne pas consommer plus de 100mA en tout, sorties comprises!
Le Yocto-Maxi-IO-V2 peut même alimenter un petit circuit externe en 3.3V ou 5V. Attention à ne pas consommer plus de 100mA en tout, sorties comprises!



Pour utiliser des tensions quelconques, par exemple 12V ou 24V, il faut comme précédemment fournir la tension utilisée sur le bornier ad hoc. Attention, c'est nécessaire même si vous n'utilisez les signaux qu'en entrée.

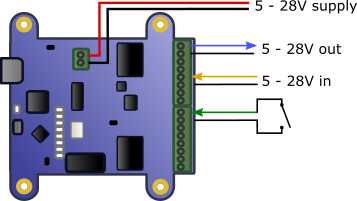

Le Yocto-Maxi-IO-V2 peut travailler jusqu'à 28V, mais il faut fournir la tension de référence sur le bornier de tension externe.
Le Yocto-Maxi-IO-V2 peut travailler jusqu'à 28V, mais il faut fournir la tension de référence sur le bornier de tension externe.



Le Yocto-IO


Grâce au fait que le nouveau circuit de sortie est plus compact, nous avons pu faire une version miniature du Yocto-Maxi-IO-V2, qui s'appelle simplement Yocto-IO. Doté de quatre entrées/sorties à la place de huit, il a un fonctionnement exactement identique:

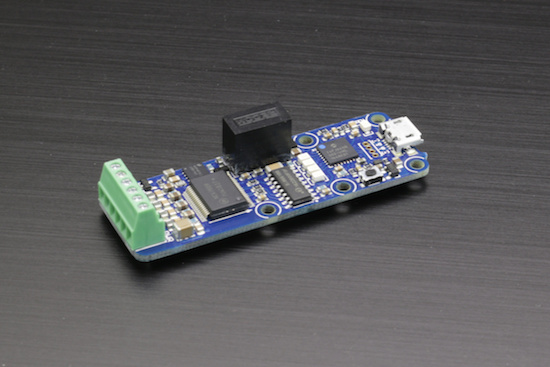

Le nouveau Yocto-IOalign="center" border="no">
Il n'y avait la place sur le bornier pour qu'un seul fil pour la terre, commune aux 4 entrées/sorties, mais par contre nous avons pu y mettre aussi la tension externe, ce qui facilite les branchements.

Schéma de connexion typique du Yocto-IO
Schéma de connexion typique du Yocto-IO



Exemple

Et pour conclure, voici un petit exemple d'application réalisée avec un Yocto-Maxi-IO-V2.
