Et le boîtier du LatchedRelay ?

Et le boîtier du LatchedRelay ?

Vous avez peut-être remarqué qu'il n'y a pas de boîtier listé comme accessoire pour le Yocto-LatchedRelay. C'est que, du fait de la puissance qu'il supporte, ce relais est un tout petit peu trop haut pour entrer tel quel dans nos boîtiers standards. Cependant, avec un petit effort, il y a un moyen assez simple de faire rentrer un Yocto-LatchedRelay dans un boîtier. Voici comment...




Quand nous avons conçu la gamme des YoctoBox, nous ne pensions pas avoir à y faire rentrer un jour un module de la hauteur du Yocto-LatchedRelay: nos modules sont plutôt compacts en général. Mais voilà, nous voulions un relais bi-stable supportant 2000W (8A), et ce n'est qu'à cette taille que nous l'avons trouvé. Il ne manque d'ailleurs qu'un petit millimètre pour pouvoir utiliser un boîtier de type YoctoBox-Long-Thick-Black. Alors où récupérer ce millimètre ?

Le plus simple est de faire une petite modification à la base du boîtier, afin de gagner 1mm sur l'espace entre le fond du boîtier et le circuit imprimé:

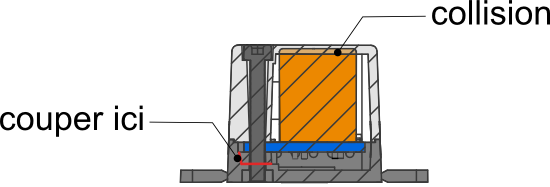

Coupe transversale d'un module dans un boîtier
Coupe transversale d'un module dans un boîtier



En effet, comme on le voit ci-dessus, nous avions prévu un petit espace de sécurité entre le circuit et la base du boîtier, pour les contacts traversant ou le passage éventuel de petits fils. Le Yocto-LatchedRelay comporte bien des contacts traversant, mais ils sont toujours coupés afin de ne pas trop dépasser. On peut donc envisager de réduire dans ce cas l'espace de sécurité.

Pour ce faire, il suffit de raboter d'une manière ou d'une autre les cinq petits appuis, situés aux cinq trous permettant le passage des vis du boîtier :

Les appuis sur lesquels le module repose
Les appuis sur lesquels le module repose



La méthode la plus simple est d'utiliser un bon cutter (genre X-Acto) pour enlever une petite tranche d'un millimètre aux appuis. Vous pouvez aussi utiliser une micro-ponceuse si vous en avez une. Voilà le résultat:

Des appuis courts suffisent pour le Yocto-LatchedRelay
Des appuis courts suffisent pour le Yocto-LatchedRelay



Le fait de raboter les appuis abaisse également le connecteur Micro-USB. Il faut donc aussi prévoir d'abaisser légèrement le bord inférieur du boîtier au niveau du connecteur, de la même manière:

On abaisse légèrement la paroi inférieure au niveau du connecteur Micro-USB
On abaisse légèrement la paroi inférieure au niveau du connecteur Micro-USB



Et voilà: avec ces deux petites modifications, vous pourrez utiliser un YoctoBox-Long-Thick-Black ou un YoctoBox-Long-Thick-Transp pour protéger les contacts de votre Yocto-LatchedRelay.

et ça ferme.
et ça ferme.
