Halloween approchant, on s'est dit qu'on pourrait mettre un Yocto-Color en situation dans une citrouille, ses leds RGB permettant de changer la couleur de la citrouille. Rien de bien fantastique en fait. Alors on s'est dit pour pimenter les choses que ça ferait plus d'effet si la citrouille était au milieu d'un nuage de brume. C'est à ce moment que le projet a dérivé un peu hors contrôle, et que notre citrouille s'en transformée en gros overkill....
Bon, la citrouille est creusée, plus qu'à ajouter le fun
Générer un nuage de brume est assez facile: il suffit de se procurer un brumisateur: c'est un petit appareil électrique qui vaporise de l'eau et la rejette sous forme d'un petit nuage de brume. C'est très à la mode en ce moment: on trouve ça dans toutes les boutiques de bien-être.
Notre générateur de brouillard: un brumisateur
Le problème, c'est que personne ici n'avait envie de se lever la nuit pour remplir le réservoir du brumisateur. Alors on décidé que le réservoir devait se remplir automatiquement, avec un contrôle automatique de niveau. Pour ça on a utilisé d'une part une électro-vanne commandée par un Yocto-PowerRelay pour l'alimentation, et des simples contacts dorés plongés dans l'eau pour mesurer le niveau. Comme la résistance entre les deux contacts diminue fortement lorsqu'ils sont immergés dans l'eau, ils se comportent un peu comme un potentiomètre. On peut donc utiliser un Yocto-Knob pour mesurer le niveau d'eau.
Pour que l'ensemble fasse un peu "pro", on a fabriqué un petit support en plastique pour maintenir en place l'électro-vanne et les contacts de détection:

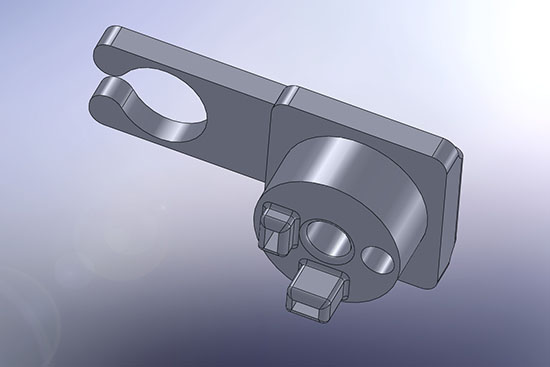

Fabriquer un support pour l'électro-vanne: modélisation 3D
Une impression 3D plus tard, on a le même en vrai.

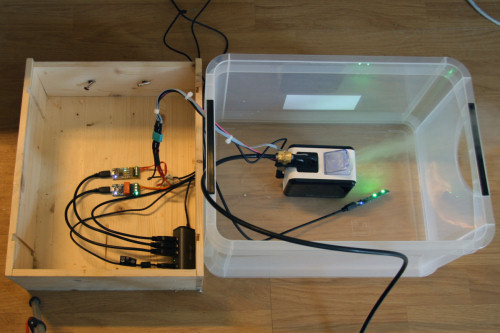

Contrôle automatique du niveau d'eau dans le brumisateur, check.
Le tout est controlé par une application Delphi qui tourne sur un petit FitPC.
Contrôle prudent des systèmes
Trick or treat?
En résumé on se retrouve avec une citrouille USB qui fait de la fumée et dont on peut changer la couleur à distance. Et vous savez quoi? Vous allez pouvoir jouer avec vous-même: ça se passe ici.
