Connecteurs Yocto-USB

Connecteurs Yocto-USB

Vous l'avez probablement remarqué, tous les modules USB Yoctopuce utilisent des prises micro-USB, qui sont les plus petites disponibles sur le marché. Cependant il y a des applications où même une fiche USB Micro B est encore trop grosse. Cette semaine nous vous proposons un petit truc pour câbler vos module sans fiche USB.

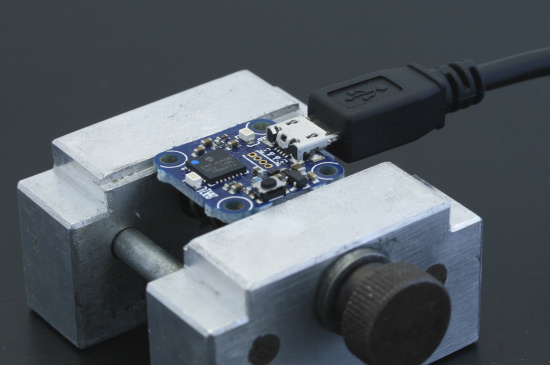

En fait, la fiche est aussi grosse que le module
En fait, la fiche est aussi grosse que le module


Tous les modules USB Yoctopuce sont munis, derrière la prise USB de pads sur lesquels vous pouvez venir souder un câble USB. Il suffit pour cela de couper un câble USB standard, à l'intérieur se trouvent 4 minuscules fils: un noir, un rouge, un vert et un blanc. Il faut les souder sur le board du module Yoctopuce dans en respectant la correspondance suivante:

DescriptionMarquageFil Pad
USB Vcc [ + ] rouge rond
Data- D- blanc rond
Data+ D+ vert rond
USB Vss [ - ] noir carré

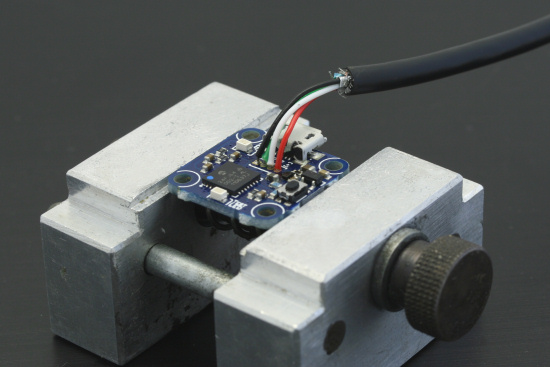

Vous pouvez souder un câble USB directement sur le board, mais c'est assez délicat
Vous pouvez souder un câble USB directement sur le board, mais c'est assez délicat


Cependant, si c'est parfaitement réalisable, c'est loin d'être facile. Les petits fils colorés sont des conducteurs multi-brins: il faut les étamer délicatement avant d'espérer pouvoir les faire passer dans les trous du board. Le problème c'est que ces fils ne sont pas faits pour être soudés: leur isolation fond dès qu'on les chauffe un peu trop longtemps. De plus, le résultat, est plutôt fragile: les conducteur USB peuvent s'arracher assez facilement, et surtout, l'ensemble n'est pas démontable.

Il existe une alternative basée sur les connecteurs Board2Board-127 proposés sur le shop Yoctopuce.

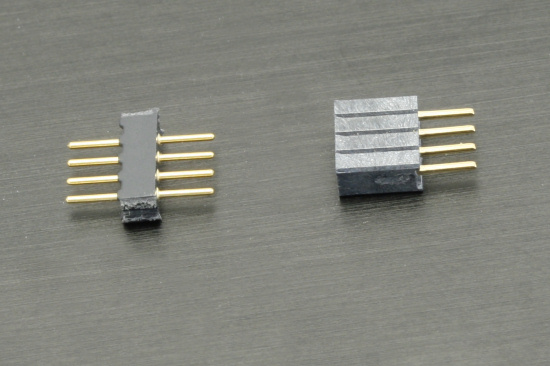

Il vous faut des connecteurs Board2Board-127
Il vous faut des connecteurs Board2Board-127


L'idée est de souder un des connecteurs sur le board, ce qui est nettement plus facile que d'y souder 4 fils, et de souder l'autre au bout d'un câble USB.

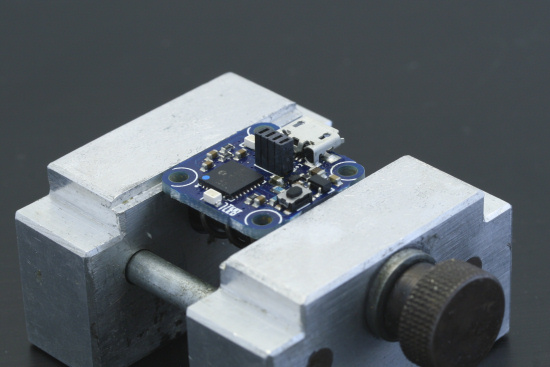

Soudez le connecteur femelle sur le board
Soudez le connecteur femelle sur le board

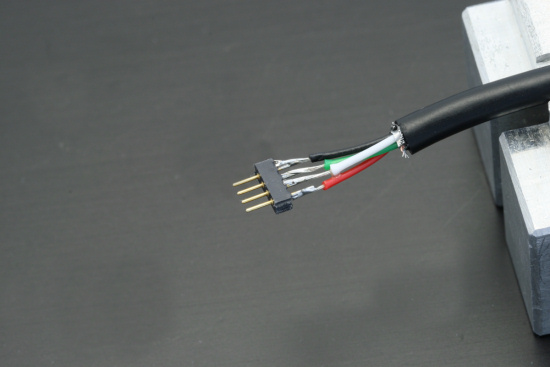

Soudez le connecteur mâle au bout du cable USB
Soudez le connecteur mâle au bout du cable USB


Évidement vous vous retrouvez avec un assemblage un peu fragile au bout de votre câble USB. Vous pouvez facilement fabriquer une protection. Pour cela il vous faut un pistolet à colle chaude.

Installez-vous près un point d'eau. Placez une petite quantité de colle chaude sur les fils, Mouillez-vous les doigts et modelez délicatement la colle chaude avant qu'elle ne refroidisse. Le fait d'avoir les doigts mouillés vous évitera de vous brûler et surtout empêchera la colle d'adhérer à vos doigts.

En travaillant assez vite, vous arriverez à transformer votre bricolage en une yocto-prise USB de la forme qui vous arrange.

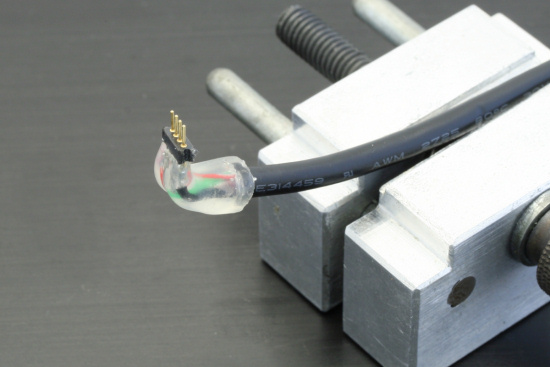

Les fils sont protégés avec de la colle chaude
Les fils sont protégés avec de la colle chaude

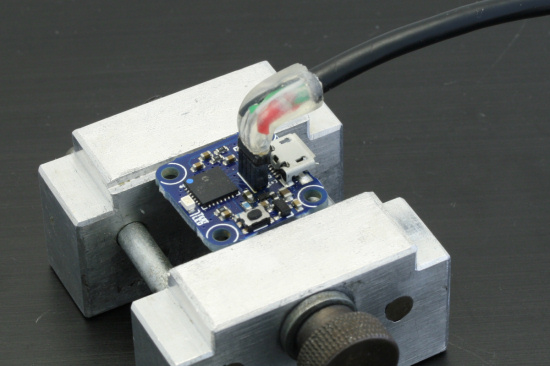

Et voila!
Et voila!


Et voilà! en quelque minutes vous avez réussi à vous fabriquer une connexion USB amovible qui prend un minimum de place. Attention cependant, il n'y a plus de détrompeur, si vous branchez cette prise à l'envers, vous allez créer des catastrophes...
