Comment dessouder un composant électronique.

Comment dessouder un composant électronique.

Il y a pas mal de temps déjà, on vous a proposé un petit tutoriel sur la soudure. Au vu du succès que rencontre cet article, on s'est dit que aimeriez peut-être qu'on vous explique comment dessouder un composant électronique sans devenir fou...

Si vous avez déjà essayé de dessouder un composant, vous connaissez le problème: un composant est généralement attaché au PCB par plusieurs contacts et il est difficile de faire fondre l'étain sur tous les contacts en même temps: l'étain refroidit trop vite pour qu'on puisse essayer de chauffer chaque contact à tour de rôle.

Bien sûr, il existe des stations de travail dédiées au dessoudage de composants, mais si vous en possédez une, il y a de grande chances pour la retouche/réparation de cartes électroniques soit votre métier et que la suite de cet article ne vous intéresse que modérément. C'est pourquoi nous allons plutôt nous concentrer sur des méthodes accessibles au commun de mortels.


En fait, il existe de nombreuses techniques pour retirer un composant électronique d'un PCB. Voici les plus connues d'entre elles.

Force brute: le décapeur thermique

Une technique très simple consiste à utiliser un décapeur thermique pour chauffer la zone où se trouve le composant. Au bout de quelques secondes, le composant peut être retiré facilement, et généralement il peut être réutilisé. Cette méthode n'est pas très subtile dans la mesure où elle a une méchante tendance à dessouder tous les composants qui se trouvent dans la zone. En revanche elle est très efficace pour dessouder les composants de type QFN qui ont un pad central soudé sur le PCB.

Le décapeur thermique: très efficace mais peu sélectif
Le décapeur thermique: très efficace mais peu sélectif


Chirurgical: la pince à dessouder

Une pince à dessouder se présente sous la forme d'une petite pince dont les extrémités sont en fait deux mini-fers-à-souder. Il vous suffit alors d'attraper les composants à dessouder avec la pince. Cet outil est d'une efficacité redoutable pour tout ce qui est composants SMD à deux pôles: résistances, condensateurs, diodes, etc...

Pour les composants avec peu de pattes
Pour les composants avec peu de pattes


Avec un peu d'adresse, on arrive même à s'en servir pour retirer des petits composants SOT23, TSSOP etc.... Si vous n'avez pas réglé la température de la pince trop haut, vous pourrez même réutiliser le composant.

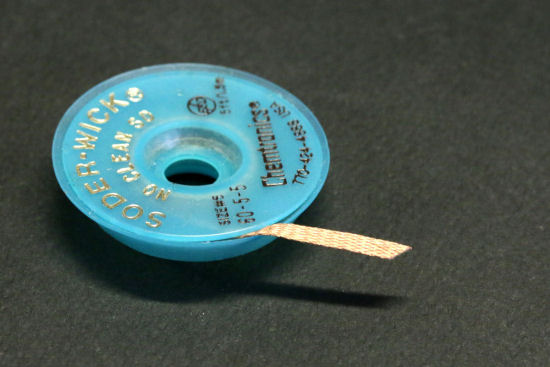

Bon marché: la tresse à dessouder

La tresse à dessouder se présente sous la forme de fils de cuivre très fins tressés ensemble. Il suffit d'enduire la soudure de flux, et de placer l'extrémité de la tresse sur le tout et et presser délicatement avec la panne d'un fer à souder chaud. L'étain va fondre et être absorbé dans la tresse par capillarité. C'est une méthode assez pratique pour les composants traversants, en revanche ça ne marche pas très bien avec les composants de surface parce qu'il y a toujours un peu d'étain qui préfère rester entre le composant et le PCB.

La tresse à dessouder: pratique et bon marché
La tresse à dessouder: pratique et bon marché

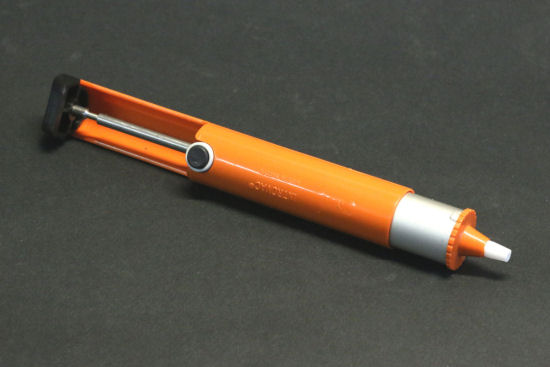

Mécanique: La pompe à dessouder

Une pompe à dessouder est une espèce de seringue à ressort: on l'arme en enfonçant le piston. En appuyant sur un bouton, le piston est violemment ramené en arrière ce qui crée une forte succion. L'idée est donc de faire fondre l'étain et de l'aspirer avec la pompe. C'est un outil parfois efficace pour les soudures traversantes, parfois moins. Honnêtement, ce n'est pas notre technique préférée.

La pompe dessouder: une efficacité discutable
La pompe dessouder: une efficacité discutable


Salissant: l'air comprimé

Si vous n'avez pas de pompe a dessouder, mais disposez d'air comprimé vous pouvez utiliser la technique contraire en chauffant chaque patte, et en chassant l'étain fondu avec un grand coup l'air comprimé. C'est redoutablement efficace et le composant peut être réutilisé par la suite. En revanche, vous allez vous retrouver avec des projections d'étain un peu partout. Pensez à protéger le reste de votre PCB et les alentours avant d'essayer.

L'air comprimé: furieusement efficace, mais salissant
L'air comprimé: furieusement efficace, mais salissant


Tranchant: la pince coupante

Pour retirer un composant d'un PCB, la méthode la plus pragmatique consiste à couper chacune des pattes avec une pince coupante très fine et très pointue. Il suffit alors de retirer le composant et ensuite dessouder les restes de pattes un par un. Évidement, ça ne marche qu'avec les composant à pattes et après le composant est bon pour la poubelle.

Une pince coupante, très fine et pointue
Une pince coupante, très fine et pointue


Pour ce genre de travail, les meilleurs pinces coupantes qu'on ait trouvé jusqu'ici sont commercialisées par une célèbre marque de modélisme.

Magique: Chipquik

On a gardé le meilleur pour le fin. Il existe un produit commercialisé par la société Chipquik qui permet de dessouder la plupart des composants sans effort. A première vue, le kit "SMD removal" n'est rien d'autre que du fil de soudure accompagné d'un seringue de flux. Mais ce n'est pas du fil ordinaire: il s'agit d'un alliage qui a la particularité de fondre à basse température et de rester liquide très longtemps.

Chip Quik: un produit magique
Chip Quik: un produit magique


Pour dessouder un composant avec ce produit, il suffit placer une quantité généreuse du flux fourni sur les pattes, et de faire fondre l'alliage sur chacune des pattes. L'alliage se mélange avec l'étain original, et le tout peut rester liquide pendant une bonne dizaine de secondes, si on travaille assez vite on arrive à retirer le composant sans problème. Le composant peut généralement être réutilisé par le suite.

Il existe peut-être des produits concurrents équivalents, mais si c'est le cas, on n'en a jamais entendu parler.

Le nettoyage

Une fois votre composant dessoudé, vous allez vous retrouver avec un PCB pas très net. Les pastilles seront recouvertes de restes d'étain et de flux, rendant la mise en place d'un composant neuf un peu délicate. Il faut donc nettoyer les pastilles. Pour ça, le plus simple consiste à utiliser de la tresses à dessouder pour enlever l'étain, et ensuite un de ces produits conçu pour nettoyer les restes de flux.

Nettoyant pour flux
Nettoyant pour flux



Conclusion

S'il vous arrive occasionnellement d'avoir à dessouder un composant, il n'est pas nécessaire d'investir dans de coûteux équipements. Quelques outils de base et un peu d'adresse vous permettront de vous sortir de la plupart des situations comme le montre cette vidéo qui résume les différentes techniques décrites dans cet article.





Pour finir, sachez que certain composants, en plus d'être soudés, sont aussi collés, ce qui les rends très difficile à retirer. Chez Yoctopuce, c'est le cas des borniers. Si vous avez besoin d'un module sans bornier, demandez simplement à ce qu'on vous le livre sans bornier plutôt que d'essayer de le dessouder vous-même.
