Il y a dix ans, nous avions publié un article qui montrait comment utiliser le Yocto-milliVolt-Rx-BNC avec une sonde pH pour en extraire numériquement les mesures. Le module de 2014 fonctionne naturellement toujours aujourd'hui, mais entre temps nous avons publié quelques outils qui rendent cela encore plus facile. Voici donc une mise à jour de cet article...
Simplification de la calibration
En règle générale, nous ne fournissons pas d'application clé-en-main pour utiliser nos modules: les possibilités d'utilisations sont tellement nombreuses qu'il serait impossible de les couvrir toutes correctement sans fabriquer une usine à complication. A la place, chaque module inclut dans son firmware une petite interface Web qui permet de le tester et le configurer, et nous fournissons des librairies de programmation qui vous permettent de faire vous-même l'application qui correspond le mieux à vos besoins.
Dans le cas du Yocto-milliVolt-Rx-BNC, nous avons récemment amélioré son interface Web de configuration pour faciliter l'utilisation avec une sonde pH. Si vous mettez à jour le firmware de votre module, vous n'aurez plus besoin comme en 2014 d'effectuer des calculs pour effectuer une calibration avec des solutions tampon: la fenêtre de configuration offre désormais un mode d'acquisition "pH" avec trois boutons permettant d'effectuer cette opération en quelques clics:

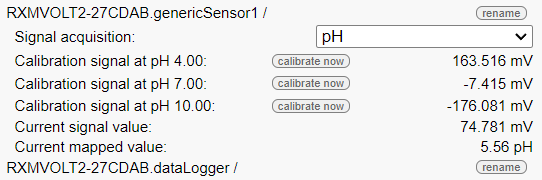

Interface de calibration avec les solutions tampon standard
Pour effectuer la calibration, il vous suffit donc de vous procurer les solutions tampons usuelles de pH 4, 7 et/ou 10. Plongez la sonde pH dans chacune de ces solutions et pressez le bouton correspondant de l'interface.

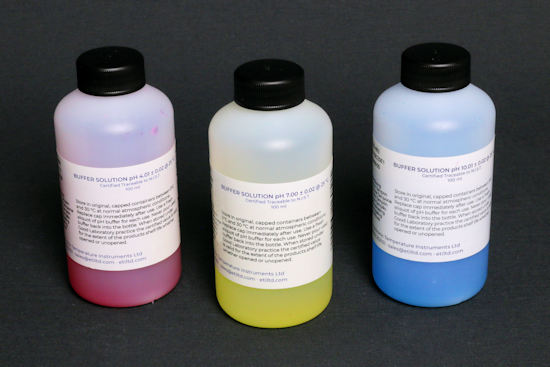

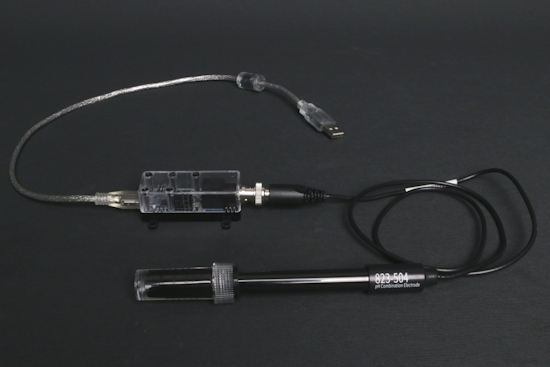

Raccordement d'une sonde pH au Yocto-milliVolt-Rx-BNC, et solutions tampons pour la calibration
Notez qu'il n'est pas indispensable d'utiliser les trois solutions tampon si vous utilisez une plage de mesure restreinte, où si une calibration à deux points vous suffit. L'interface de configuration paramétrera le Yocto-milliVolt-Rx-BNC correctement même si vous ne fournissez que deux points.
Au besoin, vous pouvez récupérer à tout moment l'interface de configuration générique du Yocto-milliVolt-Rx-BNC en choisissant un mode d'acquisition autre que "pH" dans le widget à choix multiple.
Visualisation
Autre amélioration, nous proposons depuis quelques années une application paramétrable nommée Yocto-Visualization qui permet facilement de visualiser les mesures produites par nos capteurs. Vous pouvez donc sans écrire une ligne de code obtenir une interface pour voir les données en temps réel, les enregistrer et récupérer les données au format CSV.

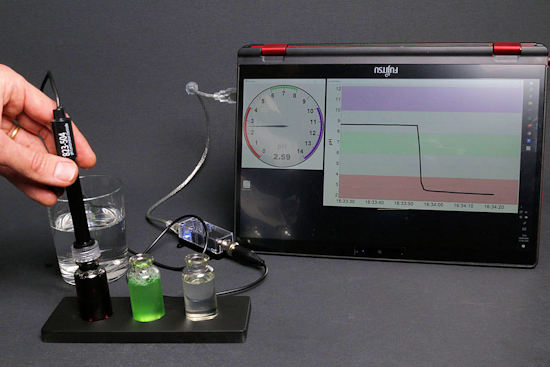

Visualisation en temps réel avec Yocto-Visualization
Démonstration
Voici pour conclure une petite vidéo qui illustre la nouvelle procédure de calibration simplifiée et montre les mesures résultantes:
Mesures à distance
Finalement, si vous avez besoin de surveiller ces mesures à distance, à travers internet, c'est aussi possible sans devoir écrire une ligne de code, depuis un peu plus d'une année. Il vous suffit de prendre un hébergement Web, d'y installer VirtualHub for Web et Yocto-Visualization for Web.
Conclusion
Dix ans après, certains besoins évoluent mais les techniques de bases restent les mêmes. Et les possibilités d'utilisation de vos modules Yoctopuce continuent d'évoluer, même si vous les avez acheté en 2014...
