Cette semaine, on vous propose un petit article tout simple sur un thème qu'on adore, mais qu'on n'a pas abordé depuis quelque temps. Améliorer les objets du quotidien à l'aide de modules Yoctopuce. En l’occurrence, est-ce que vous vous rappelez de la petite vidéo sur le chronométrage d'une voiture télécommandée qu'on vous a présentée il y a quelques semaines?

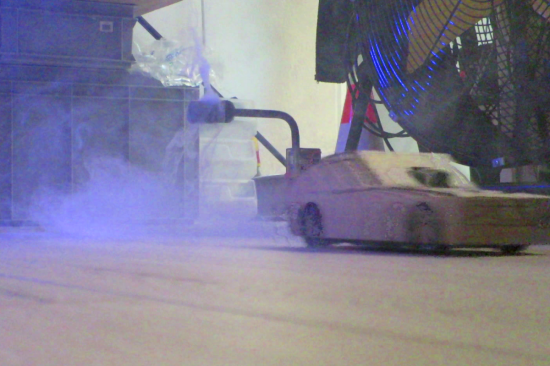

A un moment, la voiture passe à travers une petite nappe de brouillard/fumée.
Du brouillard dans les locaux Yoctopuce? bizarre..
Ce "brouillard" est généré par une petite machine à fumée, mais on s'est très vite rendu compte qu'on ne pouvait pas trop se permettre de la laisser enclenchée pendant tout le tournage de la vidéo. D'une part, on aurait très vite enfumé tous les locaux et d'autre part, si on en abuse, cette fumée laisse un résidu poisseux un peu partout. On a donc très vite cherché à télécommander cette machine à fumée pour qu'elle se mette en marche automatiquement uniquement à l'approche de la voiture.

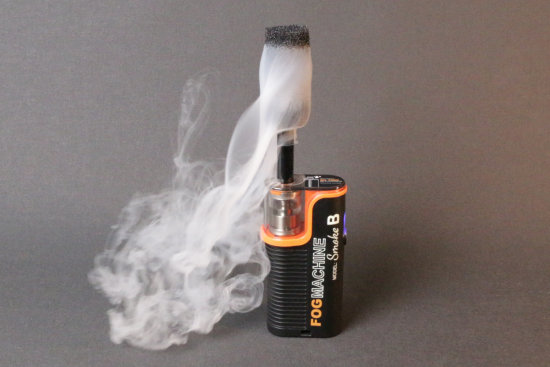

La machine à fumée
Après une rapide inspection, il est apparu que la construction de la machine à fumée n'a pas trop été pensée pour être facilement réversible. De toutes manières, on n'avait pas vraiment envie de démonter un truc plein d'huile. En revanche, la machine est livrée avec une petite télécommande radio toute simple qui permet l'enclencher à distance. Elle n'est pas très pratique, elle n'a qu'un bouton sur lequel il faut appuyer environ une seconde pour enclencher la machine à fumée et il faut ré-appuyer une seconde pour l'arrêter. Mais elle a l'avantage de marcher assez bien.

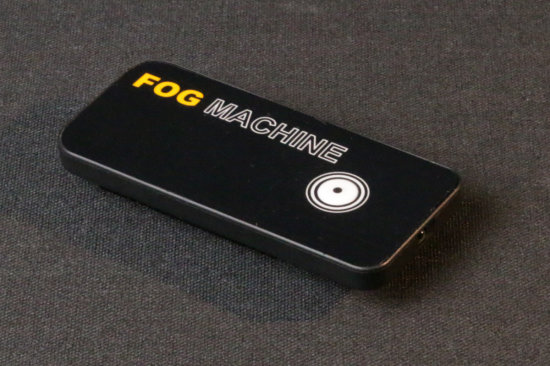

La machine à fumée est livrée avec une télécommande
On a démonté cette télécommande. La partie supérieure est en fait un film en plastique facile à décoller. A l'intérieur, il y a juste un PCB avec quelques composants radio et des touches directement imprimées sur le PCB. Visiblement, ce PCB est une pièce générique destinée à plusieurs utilisations parce qu'il y a 21 (!?) touches prévues, alors que notre télécommande n'en utilise qu'une.

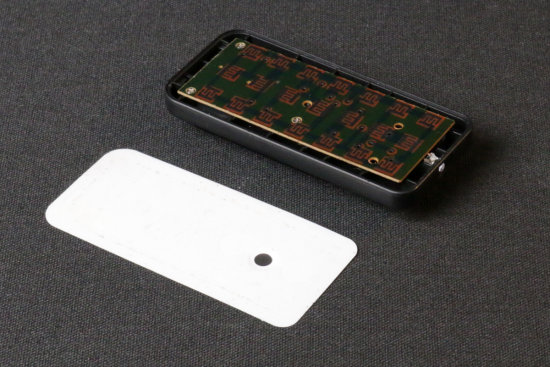

L'intérieur de la télécommande
On s'est donc juste contenté de souder deux fils sur les pistes qui conduisent à cette touche, on a connecté ces fils à un Yocto-Relay en intercalant une résistance de 3 kΩ pour émuler la résistance de la touche. Le relais est donc câblé en parallèle avec la touche. On a installé le Yocto-Relay dans un boîtier collé à l'arrière du boîtier de la télécommande et on a tout remonté.
Petites modifications à la télécommande
On se retrouve alors avec une télécommande encore fonctionnelle: elle continue à déclencher la machine à fumée quand on appuie sur son bouton, mais maintenant, elle a une interface USB qui permet aussi de la commander depuis un ordinateur. On vous a fait une rapide démo en vidéo.
En quelques dizaines de minutes, on a transformé un petit appareil bêtement manuel en une machine pilotable depuis un programme tournant sur un ordinateur. Vous n'imaginez pas à quel point c'est cool de travailler chez Yoctopuce :-)
