A en croire les statistiques Google, il y a pas mal de gens qui atterrissent chez nous en cherchant des lampes à LED USB pour leur portable. Ce n'est pas vraiment le genre produit que l'on vend. Par contre on peut vous expliquer comment en construire une en utilisant un Yocto-Color. Elle vous coûtera à peine plus cher qu'un produit du commerce, vous pourrez changer sa couleur à volonté, et elle sera programmable. Sans compter que vous aurez la satisfaction de l'avoir faite vous-même.
Pour fabriquer votre propre lampe USB pour portable, vous aurez besoin d'un Yocto-Color, d'un cable USB, de fil de fer, de gaine thermo-rétractable, de pâte à modeler et de résine d'inclusion (de celle qui sert a fabriquer ces presse papier transparents). Nous n'avions que la résine époxy normale, ça marche aussi, mais c'est moins joli. L'idée est relativement simple : elle consiste à souder le Yocto-Color au bout d'un cable USB, à l'emprisonner dans un bloc de résine, et à rigidifier le cable USB avec du fil de fer.
Trouvez-vous un récipient sacrifiable dans lequel vous pouvez faire rentrer le Yocto-Color. Versez dedans un peu résine, et mettez le tout de coté en attendant que la résine se solidifie.
Vous avez besoin d'un récipient qui va servir de moule.
Versez une première couche de résine dans le moule.
Coupez le cable USB à la longueur qui vous convient. Attention, plus le câble sera long, plus vous aurez des problèmes de rigidité. Percez deux petits trous dans la fiche USB-A, placez une extrémité d'un bout de fil de fer dans chacun des trous et enroulez-le autour du câble.

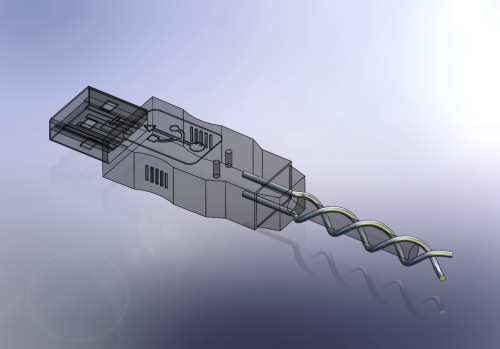

Percez deux trous dans la prise USB et enroulez le fil de fer autour du câble USB
Pas facile d'enrouler le fil de fer en restant régulier
Placez tout le cable dans de la gaine thermo-rétractable, et chauffez la gaine avec un décapeur thermique ou un sèche cheveux pour qu'elle se rétracte.

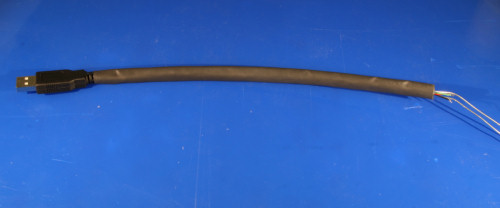

On glisse tout ça dans de la gaine thermo

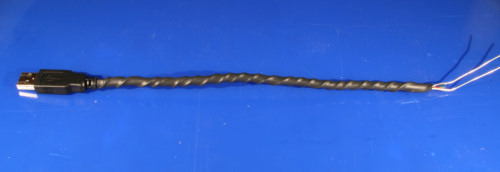

Après avoir chauffé la gaine
Soudez l'extrémité du cable directement dans les pads du Yocto-Color. Utilisez un bon fer à souder avec une panne fine et ne vous trompez pas de couleur!
[+]: Rouge / D-: Blanc / D+: Vert / [-]: Noir
Mettez un peu de gaine thermo-rétractable sur l'extrémité des bout de fil de fer qui dépassent, pour éviter de provoquer des court-circuits. puis coincez les dans les trous de fixation du board.

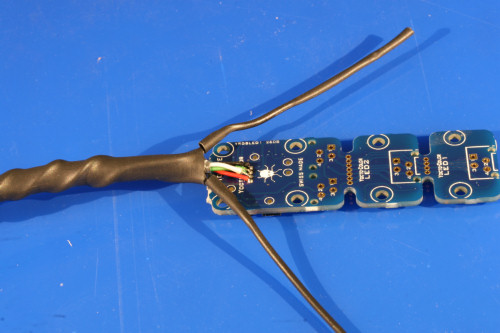

Soudez le cable usb directement sur le module
Vérifiez que votre Yocto-Color fonctionne encore, puis placez-le dans le moule. On aurez à faire une encoche sur le coté du moule pour faire passer le câble, utilisez de la pâte à modeler pour rétablir l'étanchéité. Puis versez de la résine jusqu'à ce tout soit recouvert. Il ne reste plus qu'à attendre que la résine se solidifie.

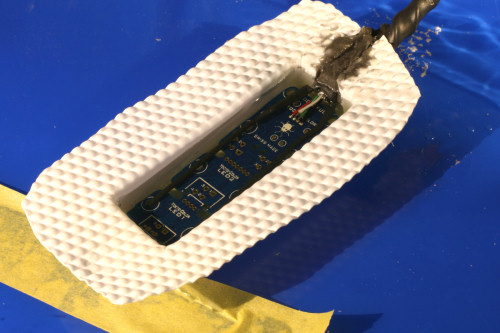

On place le module dans le moule, et on recouvre le tout de résine
Une fois que la résine s'est solidifiée, vous pouvez soit démouler tout de suite soit faire une petite amélioration qui consister à ajouter une petite couche de résine colorée.
Si vous rajoutez une couche finale de résine colorée, le résultat sera plus joli
Quand tout s'est bien solidifié, il n'y a plus qu'à démouler, poncer puis polir le bloc de résine. Si vous n'avez pas de pâte à polir, vous pouvez utiliser du dentifrice. On a essayé, ça marche.
Brut de démoulage

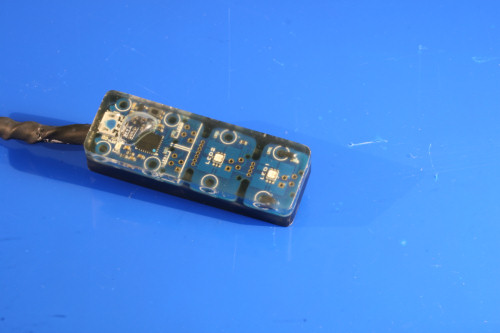

Après ponçage et polissage. Il y a une bulle d'air, c'est dommage :-(
Vous voila en possession d'une magnifique jolie originale lampe à LED USB pour portable.
Votre propre lampe à led pour portable....
Vous pouvez la configurer pour qu'elle s'allume dès qu'elle est branchée à l'aide du Virtual Hub. Vous pouvez aussi utiliser ce petit programme pour la piloter. Voilà c'est tout !
