Cette semaine, on vous présente l'alter-ego du Yocto-4-20mA-Rx, à savoir le Yocto-4-20mA-Tx. Ce petit module vous permettra de contrôler des actuateurs industriels, pour autant qu'ils soient munis d'une entrée 4-20mA. Voyons ça d'un peu plus près, voulez-vous?
Le Yocto-4-20mA-Tx est donc un générateur de signal 4-20mA. Peu connu du grand public, ce type de signal consiste transmettre une information en faisant varier le courant sur un fil appelé "boucle de courant". Cette technique est très répandue dans le monde industriel car contrairement à une variation de tension, elle permet d'envoyer un signal sur de très grandes distances sans que ce dernier ne subisse de grosses altérations.

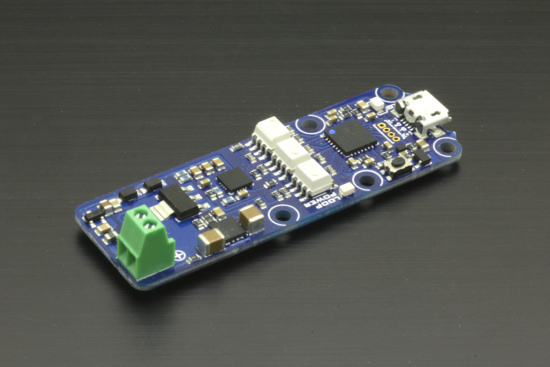

Le tout nouveau Yocto-4-20mA-Tx
Isolation et alimentation
Le Yocto-4-20mA-Tx est un module isolé: la partie USB est électriquement isolée de la partie 4-20mA qui pilote la boucle de courant. A la manière de la plupart des capteurs 4-20mA, la partie isolée puise son alimentation directement dans la boucle de courant. C'est pourquoi la boucle de courant doit être alimentée avec une tension comprise entre 12V et 24V: le Yocto-4-20mA-Tx a besoin d'au moins 12V pour fonctionner convenablement.
Petits plus
Le Yocto-4-20mA-Tx met à disposition quelques fonctionnalités qui pourraient s'avérer intéressantes à l'usage:
- Non seulement il est capable de détecter si la boucle est alimentée, mais il peut aussi signaler cette alimentation est insuffisante, c'est-à-dire en dessous de 12V.
- Il est possible de pré-programmer une valeur du signal au démarrage.
- Il est capable de d'effectuer automatiquement des transitions entre deux valeurs.
Branchement
Le Yocto-4-20mA-Tx s'intercale simplement entre une alimentation 12 à 24V et l'entrée 4-20mA de l'appareil à commander. Certains appareils disposent même d'une sortie 24V destiné à alimenter la boucle .
Câblage en fonction de la configuration de l'alimentation de la boucle.
Demo
En guise de conclusion, on vous a préparé une petite démonstration avec un Yocto-4-20mA-Tx utilisé pour piloter une électrovanne. Les électrovannes proportionnelles sont un exemple très classique de dispositif piloté par un signal 4-20mA. On a choisi une vanne 24V bon marché et assez répandue, mais qui a le gros inconvénient d'être très lente. Par contre, elle consomme très peu: moins de 60 mA en fonctionnement.

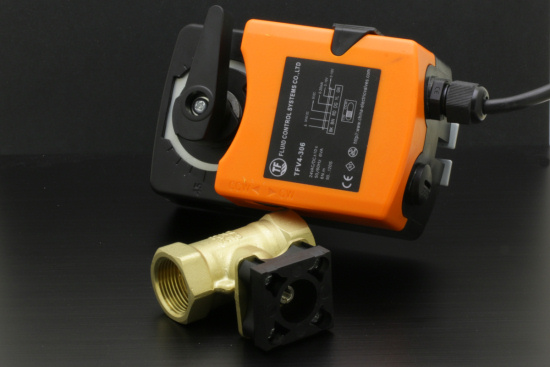

Une électro-vanne pilotable par signal 4-20mA, constituée de la vanne et de son actuateur.
Par ailleurs, on a remarqué qu'elle dispose d'une sortie 24V justement pour alimenter un générateur de signal. Cependant cette sortie n'est, semble-t-il, pas assez puissante pour un signal 4-20mA. Dès qu'on essaye de passer au dessus de 7mA, la tension passe en dessous de 12V. On a donc directement utilisé l'alimentation 24V pour alimenter la boucle. En somme rien de grave, cela n'augmente même pas le nombre de fils à utiliser pour le câblage.

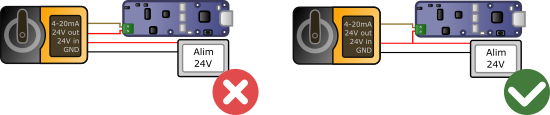

Sur cette électrovanne la sortie 24V n'est pas assez puissante, on s'est donc rabattu sur l'alimentation 24V
Voici une petite vidéo du système en fonctionnement. Vous noterez que ça va être un peu juste pour recréer les fontaines du Bellagio dans votre jardin. En revanche, associé à un débitmètre, il y a certainement de quoi fabriquer un système d'arrosage particulièrement malin.
