Tube de lancement pour fusées à eau
Cette page décrit en détails comment on a construit la pièce maitresse de notre lanceur de fusée à eau automatique: le tube de lancement. Nos choix de design ont été basés sur les pièces que l'on avait en stock, les pièces qu'on a trouvé dans les magasins de bricolage proches de chez Yoctopuce et les techniques de construction que l'on maitrise. Vous n'êtes pas obligé de respecter à la lettre ces instructions, l'essentiel est d'arriver à un résultat équivalent.

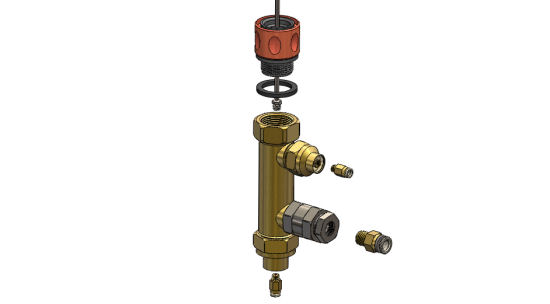

Ce qu'on cherche à fabriquer
On a utilisé:
-
Un raccord en laiton forme de double T, avec un filetage intérieur R3/4, un filetage R3/4 extérieur, et deux filetages extérieurs de ~18mm. On l'a bêtement trouvé au
rayon plomberie d'un magasin de bricolage. Le but est d'y raccorder l'embout de jardin, une arrivée
d'eau, une arrivée d'air et une prise d'air.

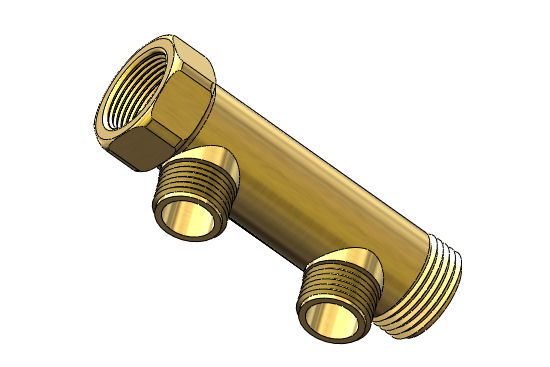

Le tube qui sert de base -
Des raccords rapides, ils sont couramment utilisés en dès qu'on
travaille avec de l'air comprimé. D'un coté ces raccord se vissent, de l'autre on peut connecter un
tuyau en polyuréthane. Ces raccords ont un système de verrouillage qui permet
de déconnecter le tuyau facilement. On a utilisé du tuyau 4mm partout, sauf pour
la prise d'air: notre capteur de pression a une entrée 8mm, on a donc du
utiliser un raccord plus gros. Les petits raccord on un filetage M5 et le gros
un filetage G1/2.

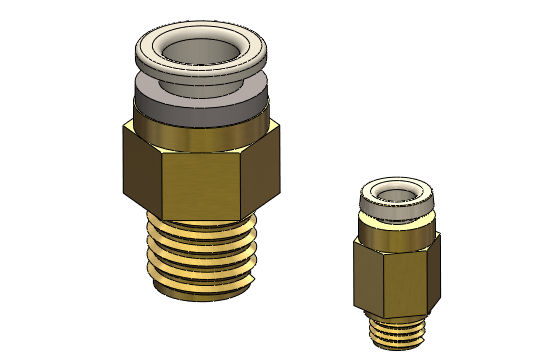

Raccords rapides -
Divers raccords de plomberie. L'idée est de fabriquer des réducteur de
diamètre pour pouvoir fixer les raccords rapides.

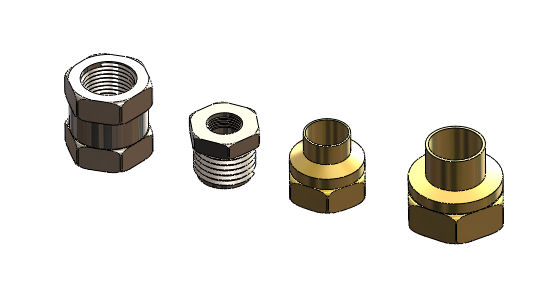

Divers raccords de plomberie -
Des inserts filetés M5, ce sont des bagues filetées conçues pour placer un
filetage solide dans des pièces en plastique. Ces inserts peuvent être posés
à l'aide d'un fer à souder. Vous pouvez probablement en fabriquer à partir
de simples écrous.

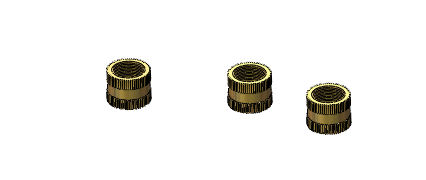

inserts filetés M5 - De la résine époxy, de la colle époxy et de l'agent démoulant liquide. La résine époxy et la colle du même nom sont assez similaires, sauf que la résine est beaucoup plus liquide et durcit moins vite. Vous pouvez essayer en n'utilisant que de la colle, mais cela risque d'être plus délicat. L'agent démoulant est indispensable pour éviter que la résine ne colle aux parties qui doivent rester libres. Ce genre de produit se trouve dans les bons magasins de modélisme et auprès de vendeurs spécialisés.
- Du plastique que vous pouvez travailler d'environ 3mm d'épaisseur et qui fonde quand on le chauffe, pour pouvoir y insérer les inserts filetés. On a utilisé du verre acrylique (nom générique du Plexiglas)
- De la tige filetée M5 et de la pâte à modeler de préférence soluble dans l'eau, c'est plus facile à nettoyer.
On a fabriqué deux petits disque perforés en plastique dont le diamètre correspond au diamètre interne du gros raccord. On a posé un insert au milieu.

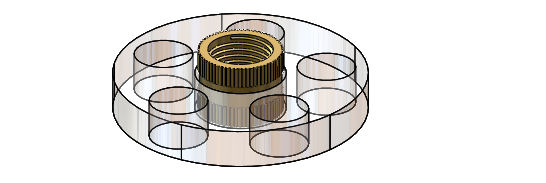

Disque en plastique perforé, avec un insert au milieu
On a pris un bout de tige fileté qu'on a généreusement enduite d'agent démoulant, puis on a vissé les disque dessus.

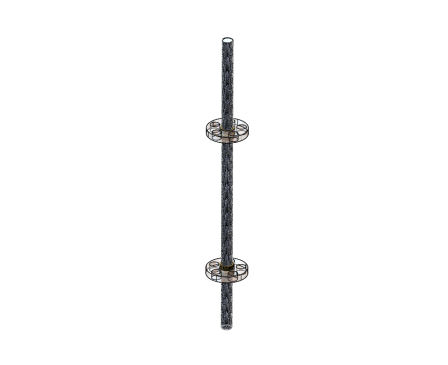

Les deux disques sont montés sur une tige filetée

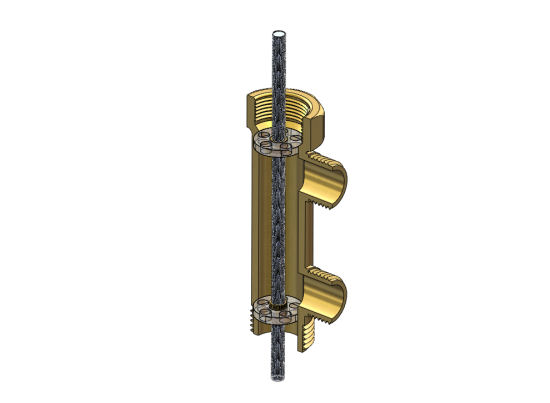

On a ensuite placé le tout dans le grand raccord.
On place le tout dans le grand raccord
On a ensuite fabriqué deux disque perforés en plastique que l'on
a placé sur les sorties latérales. Puis on a utilisé du tuyau
4 mm pour raccorder la sortie latérale supérieure avec le haut et la
sortie latérale inférieure avec le bas.

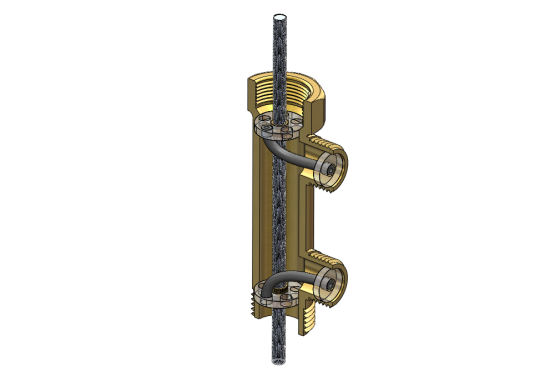

On utilise des petits tuyaux 4mm pour raccorder les différentes parties

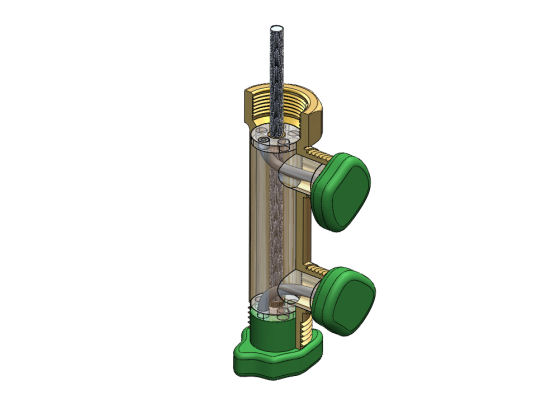

Puis on a bouché avec de la pâte à modeler les trois ouvertures inférieures et on a versé de la résine dans le tube.
On bouche à la pâte a modeler, puis on verse de la résine dans le tube
Une fois la résine solidifiée, on a enlevé la pâte à modeler et la tige filetée qui n'a pas collé à la résine grâce à l'agent démoulant.

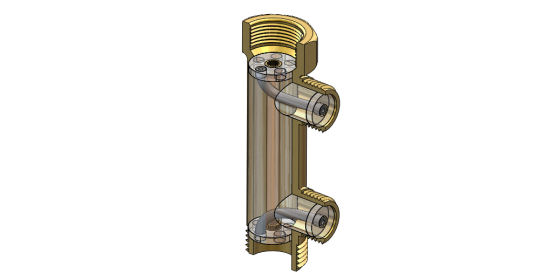

La partie principale est terminée
Adaptateurs

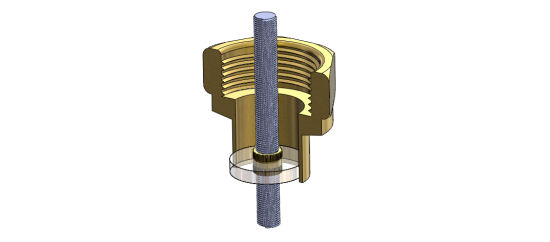

Les adaptateurs pour le filetage M5 des petits embout rapides ont été fabriqués en utilisant des réducteurs de diamètre. Ces réducteurs sont normalement destinés à être soudé à de la tuyauterie.
On a découpé un disque de plastique au diamètre interne du réducteur de diamètre, puis on a placé un insert fileté et un bout de tige filetée enduite de démoulant au milieu.

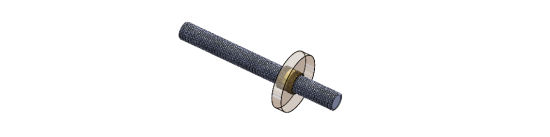

Un petit disque est monté sur une petite tige filetée
On a placé le tout au fond du réducteur de diamètre,
au fond du réducteur de diamètre

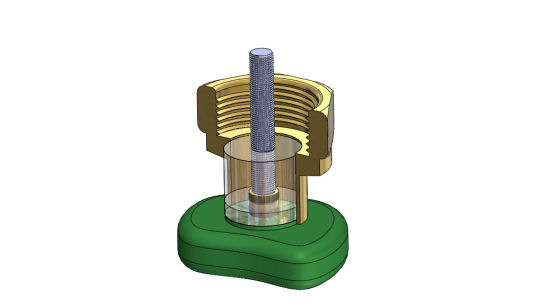

On a bouché la sortie avec de la pâte à modeler et on a versé de la résine au fond de l'adaptateur.
On rempli de résine.
Une fois la résine solidifié, il reste à enlever la tige filetée et la pâte à modeler.
Tube de mise sous pression
Le tube capillaire qui sert à envoyer l'air comprimé dans la bouteille est juste un embout fileté M5 avec un tuyau en inox très fin collé à l'époxy dessus. L'intérêt d'avoir un tube démontable plutôt que noyé dans la résine est de pouvoir le changer: sa longueur dépend de la taille de la bouteille.

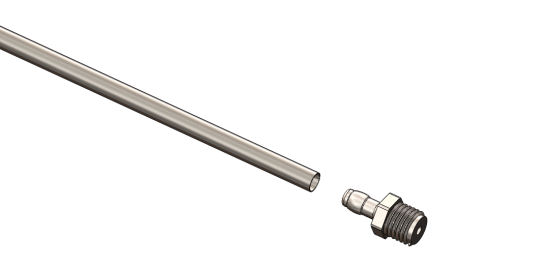

Le tube capilaire
Montage
Il ne reste plus qu'assembler le tout: on colle à la colle époxy en étalant soigneusement la colle sur les deux filetages. On n'a pas eu besoin de fabriquer d'adaptateur pour la prise d'air: on a trouvé des adaptateur filetés tout faits.

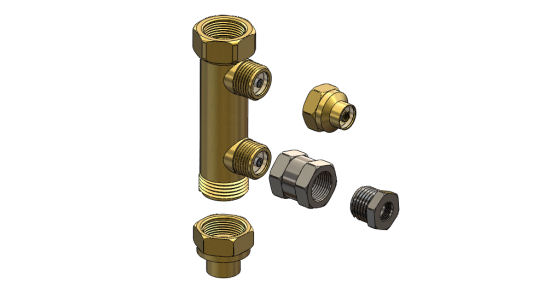

On colle les parties ensemble
Enfin on visse les raccords rapides, le capillaire et l'embout de jardin. Vous pouvez coller l'embout de tuyau de jardin. Mais c'est une pièce en plastique qui contient des ressorts, et qui peut se détériorer. Le plus prudent est de la visser en intercalant un joint. Vous aurez peut-être à légèrement raccourcir le filetage de l'embout de jardin pour éviter qu'il ne butte au fond du tuyau en laiton et vous ne vous empêche de serrer à fond
On visse les parties restantes
Voila voila, vous savez tout :-)

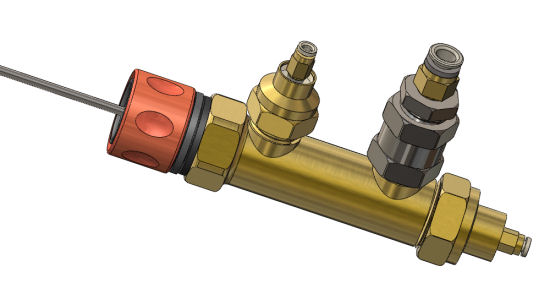

C'est fini
